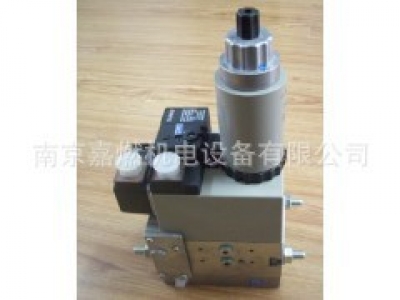

DUNGS燃氣雙級組合電磁閥 MB-ZRDLE420 B01 S20（RP2"）
- 產品型號： MB-ZRDLE420 B01 S20（RP2
- 產品描述： DUNGS燃氣雙級組合電磁閥MB-ZRDLE420 B01 S20（RP2
- 咨詢電話： 025-83704820，83705420
全國服務熱線：
000-000-0000MB-D（LE）...B01系列單級燃氣多功能組合調節器
品牌：DUNGS（冬斯）
產地：德國
產品介紹
DUNGS燃氣多功能組合調節器由過濾器，調節器，閥門和壓力監控器緊密組合而成。通過組合式系統可實現不同結構形式
污物沉積器：精濾器
一個調節器和兩個閥門：B01
戀歌快速開啟閥門
一個快速開啟閥門和一個緩慢開啟閥門
符合DIN EN 161 A級2類要求的可達360mbar的電磁閥
運用符合DIN EN 88 A級2類要求的比例調節器可靈敏的調節輸出壓力
在低壓力差的情況下達到高流量值
閥門V2的主流量節流器
液壓開啟滯后
符合ISO7/1的管螺紋法蘭聯結
安裝簡便，尺寸小，重量輕
型號解析
| MB- | XX | XXX | XX | B | 0X | S | X | X | ||||||||||
| . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | . | V1和V2的控制0：同時2：分別 |
| . | ||||||||||||||||||
| . | 輸入壓力2：4-20mbar5：20-50mbar | |||||||||||||||||
| . | ||||||||||||||||||
| . | S：系列 | |||||||||||||||||
| . | ||||||||||||||||||
| . | 燃氣流程圖1：兩個閥門用于主燃氣+調節器2：兩個閥門用于主燃氣7：兩個閥門用于主燃氣一個閥門與V1一起作為V2+內部調節器的支路 | |||||||||||||||||
| . | ||||||||||||||||||
| . | 結構式樣（產品年代） | |||||||||||||||||
| . | ||||||||||||||||||
| . | 結構尺寸，額定寬度403：DN10，V2：單座閥門405：DN15，V2：單座閥門407：DN20，V2：雙座閥門410：DN25，V2：單座閥門412：DN32，V2：雙座閥門415：DN40，V2：雙座閥門420：DN50，V2：雙座閥門 | |||||||||||||||||
| . | ||||||||||||||||||
| . | 開啟性能+主節流器沒有：MB或MB-ZRD：主節流器LE：可調節開啟性能DLE：D+LE的組合 | |||||||||||||||||
| . | ||||||||||||||||||
| . | 沒有：一級ZR：二級，帶有第一級部分量調節 | |||||||||||||||||
| . | ||||||||||||||||||
| . | 多功能組合 | |||||||||||||||||
| . | ||||||||||||||||||
技術參數
| 額定內徑 | MB-...405/407B01 Rp1/2，3/4 | MB-...410/412B01 Rp3/4，1，1-1/4 | MB-D...415B01 Rp1，1-1/4，1-1/2，2 | MB-D...420B01 Rp1，1-1/4，1-1/2，2 |
| 最大工作壓力 | 至360mbar | |||
| 輸出壓力范圍 | MB-...S20/S22
Pa:4mbar至20mbar MB-...S50/S52 Pa:4mbar至50mbar | |||
| 壓力等級 | PN 1 | |||
| 介質 | 1，2，3氣體系列的燃氣及其他中性氣態介質 | |||
| 環境溫度 | -15oC到+70oC（在液化氣設備中使用時，MB-D...不得在低于0oC下運行。只適用于氣態液化氣。液態碳化氫損壞密封材料） | |||
| 過濾 | 0.8mm網眼的篩分器，無序纖維過濾器，精密過濾器，兩層過濾芯可不必拆開設備。 | |||
| 壓力監控器 | 可安裝符合DIN EN 1854要求的型號GWA5，GWA2，NBA2，UEBA2。 | |||
| 壓力調節單元 | 壓力調節器經輸入壓力平衡，在切斷時通過閥門V1可達較緊密的閉合，符合DIN EN 88 A級。額定值彈簧固定裝置（不能進行彈簧更換）。不必設置通過頂部的排氣管道。具有內置脈沖分支頭 | |||
| 電磁閥V1 | 閥門符合DIN EN 161 A 級2類要求，快速開啟，快速關閉。 | |||
| 電磁閥V2 | 閥門符合DIN EN 161 A 級2類要求MB快關快開無主節流器MB-D快關快開有主節流器MB-DLE慢關慢開有主節流器MB-LE慢關慢開無主節流器 | |||
| 測試及點火燃氣接頭 | G1/8，符合DIN ISO 228 | |||
| 燃燒器壓力監控PBr | 接于閥門V2之后，壓力監控器A2可裝于側面的轉接器上。 | |||
| 電壓/頻率 | 交流電50-60Hz，220-230V，-15%+10%，優選電壓，交流240V，交流110-120V，直流48V，直流24-28V | |||
| 電氣連接 | 對閥門和壓力監控器使用符合DIN EN 175 301-803 | |||
| 啟動時間 | 100%ED | |||
| 接觸燃氣部分的材料 | 外殼壓鑄鋁隔膜，密封件NBR基材料，硅橡膠電磁傳動裝置鋼材，黃銅，鋁 | |||
| 安裝位置 | 垂直，磁體豎直向上或平置，磁體呈水平狀態，也可取兩種之間的位置。 | |||
| 終端觸點 | 終端觸點K01/1可安裝于閥門V2上，（經DIN檢測） | |||
