SIEMENS>風門執行器>伺服馬達>SQM21.18502

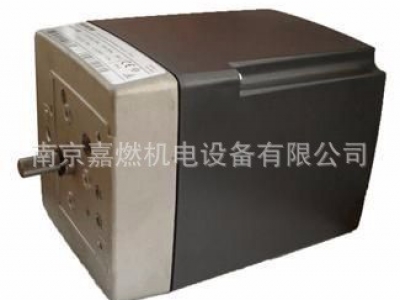

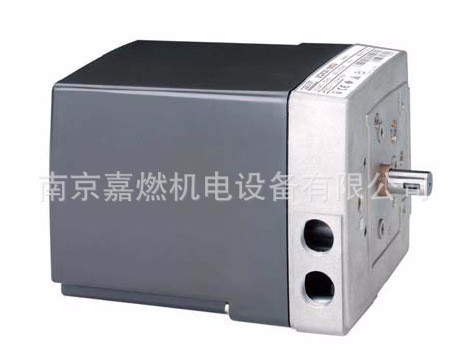

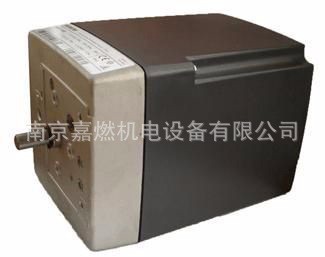

SIEMENS風門執行器（伺服馬達）SQM21.18502
- 產品型號： SQM21.18502
- 產品描述： SIEMENS風門執行器伺服馬達SQM21.18502
- 咨詢電話： 025-83704820，83705420
全國服務熱線：
000-000-0000SQM...系列風門馬達
品牌：SIEMENS（西門子）
產地：德國
產品介紹
此系列執行器可順時針或逆時針旋轉，運行扭距最大可到40Nm.
最大旋轉角度160°
90°運行時間15...60s
2個限位，6個輔助開關
可有反饋信號輸出
型號表
| 馬達類型 | 功率 | 運行時間 | 內部接線圖 | 旋轉方向（從軸看） | 常規扭距 | 啟動扭距 | 保持扭距 | 220V-240V, 50...60Hz | |
| VA | s/90° | s/130° | No | Nm | Nm | Nm | 型號 | ||
| 標準版，軸徑10mm | |||||||||
| Syn. motor | 9 | 14 | 20 | 1 | 逆時針 | 10 | 10 | 4 | SQM10.15502 |
| Syn. motor | 9 | 29 | 42 | 1 | 逆時針 | 10 | 15 | 7 | SQM10.16502 |
| Syn. motor | 9 | 70 | 100 | 1 | 逆時針 | 10 | 15 | 15 | SQM10.17502 |
| Syn. motor | 9 | 14 | 20 | 2 | 逆時針 | 10 | 10 | 4 | SQM10.15562 |
| Syn. motor | 9 | 29 | 42 | 2 | 逆時針 | 10 | 15 | 7 | SQM10.16562 |
| 加強版，軸徑12mm. | |||||||||
| Syn. motor | 9 | 45 | 66 | 1 | 逆時針 | 20 | 20 | 12 | SQM20.18502 |
| Syn. motor | 9 | 45 | 66 | 1 | 順時針 | 20 | 20 | 12 | SQM21.18502 |
| Syn. motor | 9 | 29 | 42 | 1 | 順時針 | 20 | 20 | 12 | SQM21.16502 |
技術參數
| 主電壓 | AC220V -15%...AC240V +10% |
| 主頻率 | 50...60Hz ±6% |
| 功率 | 8VA |
| 保護 | N to VDE0875 |
| 旋轉角度 | 0...160° |
| 保護等級 | IP54,DIN40050 |
| 重量 | 1700g |
環境條件
| 運輸環境 | IEC 60 721-3-2 |
| 內部條件 | class 2K2 |
| 機械條件 | class 2M2 |
| 溫度范圍 | -50...+60oC |
| 濕度 | <95% |
| 運行環境 | IEC 60 721-3-3 |
| 內部條件 | class 3K5 |
| 機械條件 | class 3M2 |
| 溫度范圍 | -20...+60oC |
| 濕度 | <95% |
| 不得進水 | |
