SIEMENS西門子>燃油燃燒控制器>LOK16.250A27

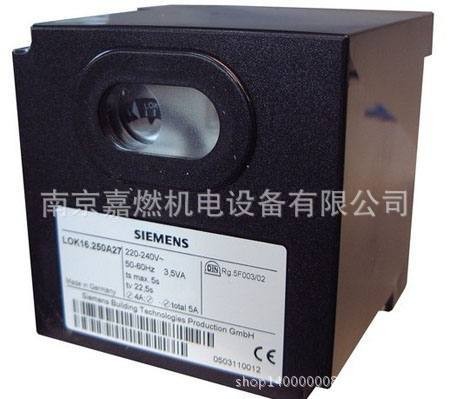

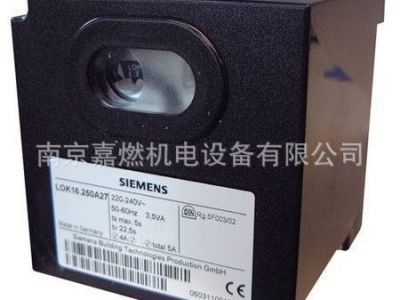

SIEMENS燃油燃燒控制器LOK16.250A27
- 產品型號： LOK16.250A27
- 產品描述： SIEMENS西門子燃油燃燒控制器LOK16.250A27
- 咨詢電話： 025-83704820，83705420
全國服務熱線：
000-000-0000LOK16系列燃油燃燒器控制器
品牌：SIEMENS（西門子）（原LANDS&GYR品牌）
產地：德國
Burner controls type LOK16... feature a self-checking flame supervision circuit. That supervision circuit initiates the required safety actions not only in the case of premature or missing flame signals, but also in the event of any kind of fault on the flame detector, the detector cables or the flame signal amplifier that could simulate a flame signal during burner operation. The burner controls are therefore suited for use in all types of oil-fired combustion plants where self-checking flame supervision systems are either mandatory or recommendable:
LOK16型燃燒控制器，控制和監控連續運轉的多段或連續比例調節的強制通風式大中型燃油燃燒器，實時監控火焰信號，并在出現故障(如探測器故障，探測器電纜以及虛假的火焰信號等等)時及時啟動安全動作 帶有自檢火焰信號放大器 帶有空氣壓力監測和風門擋板控制 遠程復位 |
型號表
| LOK16.140A27 | LOK16.250A27 | LOK16.650A27 | 注釋 | |
| 快速式 | 通用式 | 重油式 | ||
| t1 | 10 | 22.5 | 67.5 | 預吹掃時間（風門全開時） |
| TSA | 4 | 5 | 5 | 安全時間 |
| TSA’ | - | - | - | 安全時間 |
| t3 | 2 | 2.5 | 2.5 | 預點火時間 |
| t3’ | 從啟動命令開始（如果帶有空氣壓力監測，從接受到空氣壓力監控信號開始） | 長預點火時間 | ||
| t3n | 10 | 15 | 15 | 后點火時間（點火變壓器連接端口15） |
| t4 | 8 | 7.5 | 7.5 | 從TSA開始到端口19的閥打開的間隔時間 |
| t4’ | - | - | - | 從TSA開始到端口19的閥打開的間隔時間 |
| t5 | 4 | 7.5 | 7.5 | 從t4結束到比例調節或端口20的閥門打開的間隔時間 |
| t6 | 10 | 15 | 15 | 后吹掃時間 |
| t7 | 2 | 2.5 | 2.5 | 打開風機馬達2的延遲時間 |
| t8 | 30 | 47.5 | 92.5 | 沒有t11和t12時，整個啟動階段時間 |
| t9 | - | - | - | 第二安全時間 |
| t10 | 6 | 10 | 10 | 從啟動到空氣壓力監測開始工作的間隔時間 |
| t11 | Optional | 風門打開到最大位置的時間 | ||
| t12 | Optional | 風門至小火位置的時間 | ||
| t13 | 可允許的燃燒后時間 | |||
| t16 | 4 | 5 | 5 | 從啟動到風門打開命令的間隔時間 |
| t20 | 32 | 35 | 12.5 | 鎖定后程序內部循環時間 |
| 類似型號 | LAL2.14 | LAL2.25 | LAL2.65 | |
主要參數
| 主電壓 | AC220V -15%...AC240V +10% |
| AC100V -15%...AC110V +10% | |
| 主頻率 | 50...60Hz ±6% |
| 外部保險絲 | 16A |
| 功率 | 3.5VA |
| 重量 | 1000g（底座165g） |
| 保護等級 | IP40 |
環境參數
| 運輸環境 | IEC 60 721-3-2 |
| 內部條件 | class 2K2 |
| 溫度范圍 | -50...+60oC |
| 機械條件 | class 2M2 |
| 濕度 | <95% |
| 運行環境 | IEC 60 721-3-3 |
| 內部條件 | class 3K5 |
| 機械條件 | class 3M2 |
| 溫度范圍 | -20...+60oC |
| 濕度 | <95% |
| 不得進水 | |
